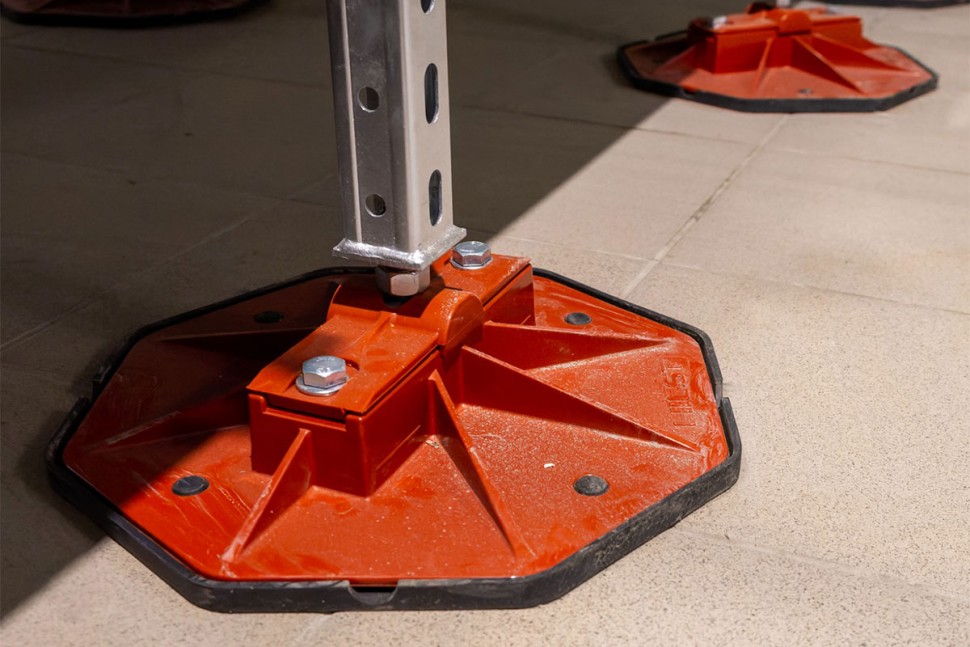

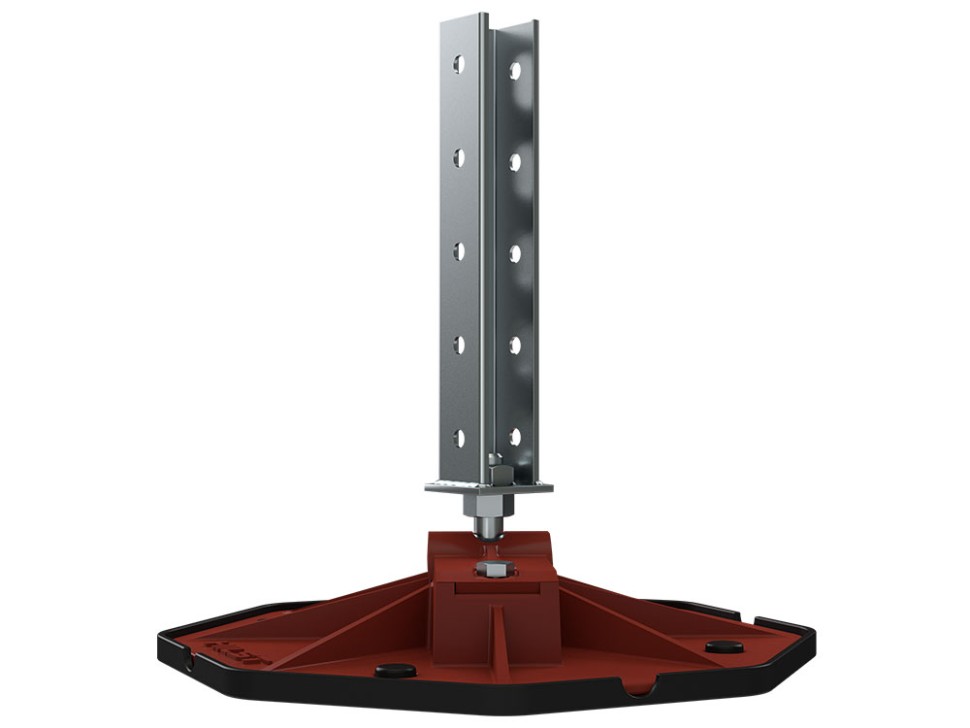

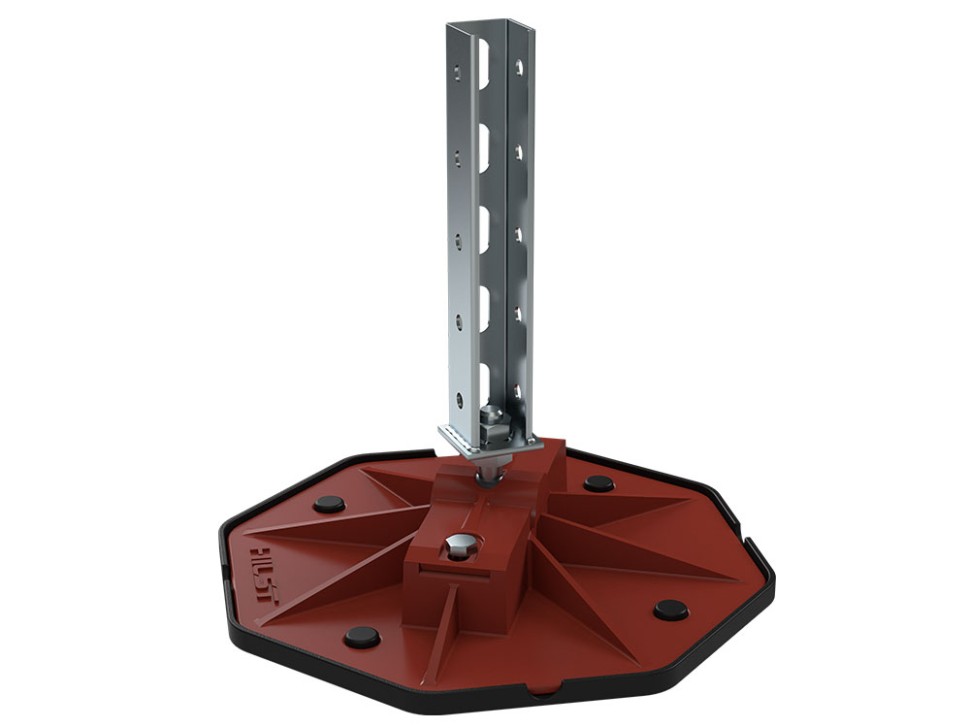

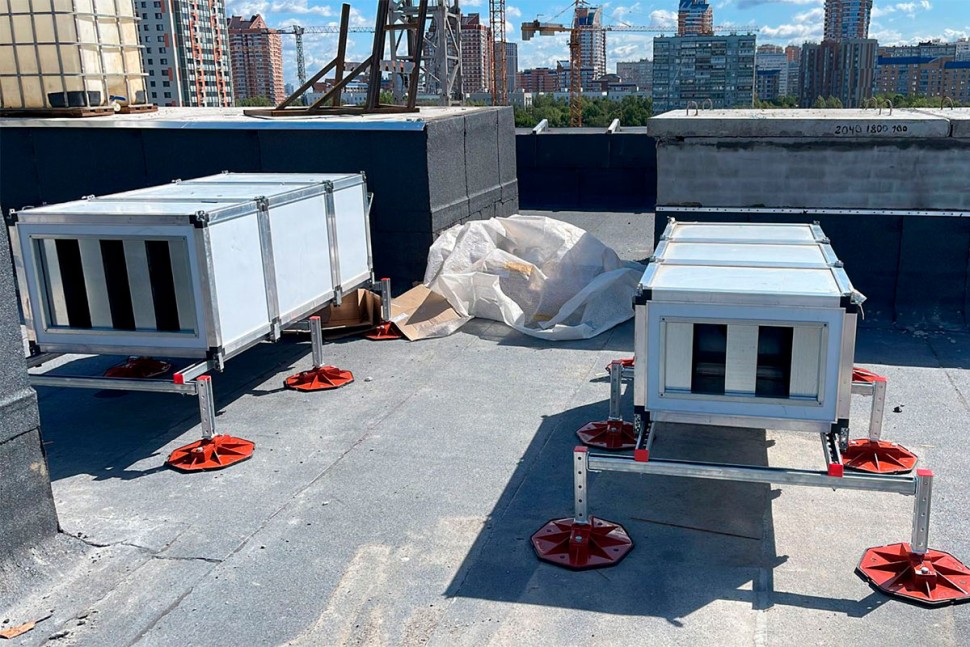

КРОВЕЛЬНЫЕ О ПОРЫ HILST PLATFORM с корректором угла наклона применяют для установки систем технологических трубопроводов, кондиционеров и других тяжелых систем.
Комплектация:
- опора с корректором угла наклона
- резиновый коврик
Сфера применения:

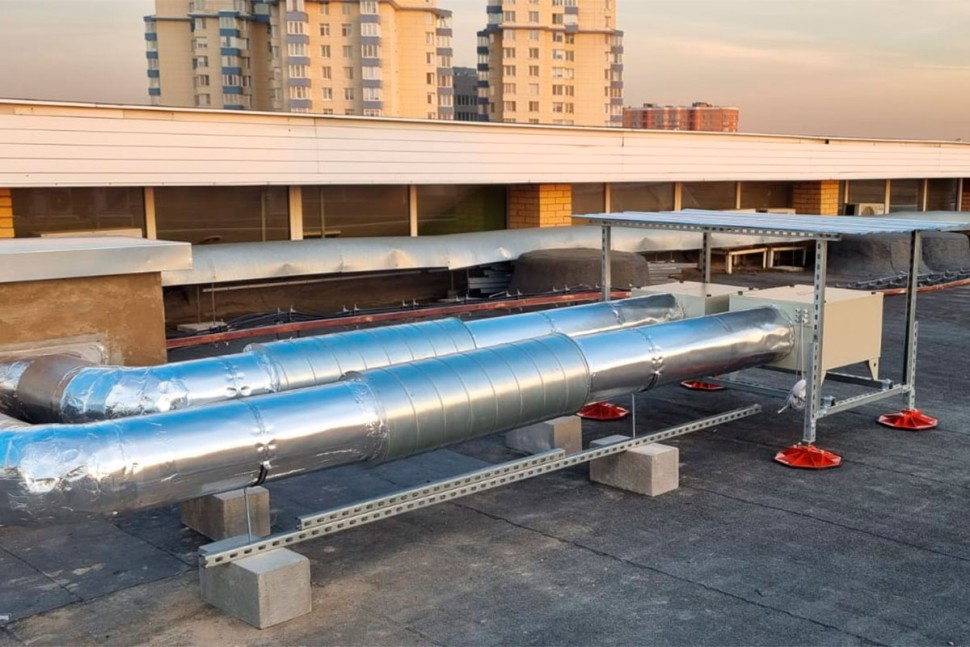

- для монтажа воздуховодов
-
для монтажа кондиционеров и чиллиров
-
для монтажа трубопроводов
-
для монтажа солнечных батарей
-
для монтажа промышленных лестниц и переходов
-
для монтажа энергоблоков и кабельных каналов

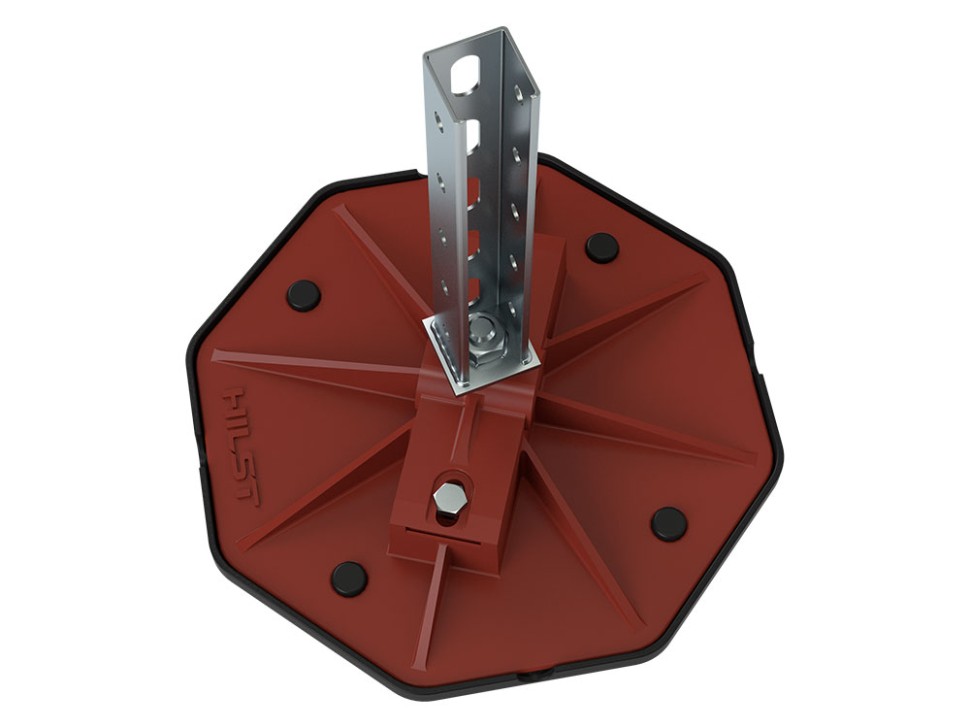

ХАРАКТЕРИСТИКИ КРОВЕЛЬНЫХ ОПОР HILST PLATFORM
Опора предназначена для распределения нагрузки на кровлю от технологического оборудования и собственного веса несущих рам.
РАЦИОНАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ПРОСТРАНСТВА
Оптимальное размещение трасс трубопроводов, вентиляционных каналов, оборудования и экономия пространства на плоской мягкой кровле
ЗАЩИТА КРОВЛИ ОТ РАЗРУШЕНИЙ
Закругленные края платформы и наличие резинового основания гарантирует защиту гидроизоляционного покрытия кровли от разрушения
ДЛЯ СРЕДНИХ И ВЫСОКИХ НАГРУЗОК
Обеспечение перераспределения высокой рекомендованной нагрузки на мягкую кровлю до 500 кг на одну опору
СИСТЕМА ANTI-NOISE
Наличие резинового виброизоляционного основания позволяет гасить вибрации в широком частотном диапазоне
ТОЧНАЯ КОРРЕКЦИЯ УГЛА НАКЛОНА

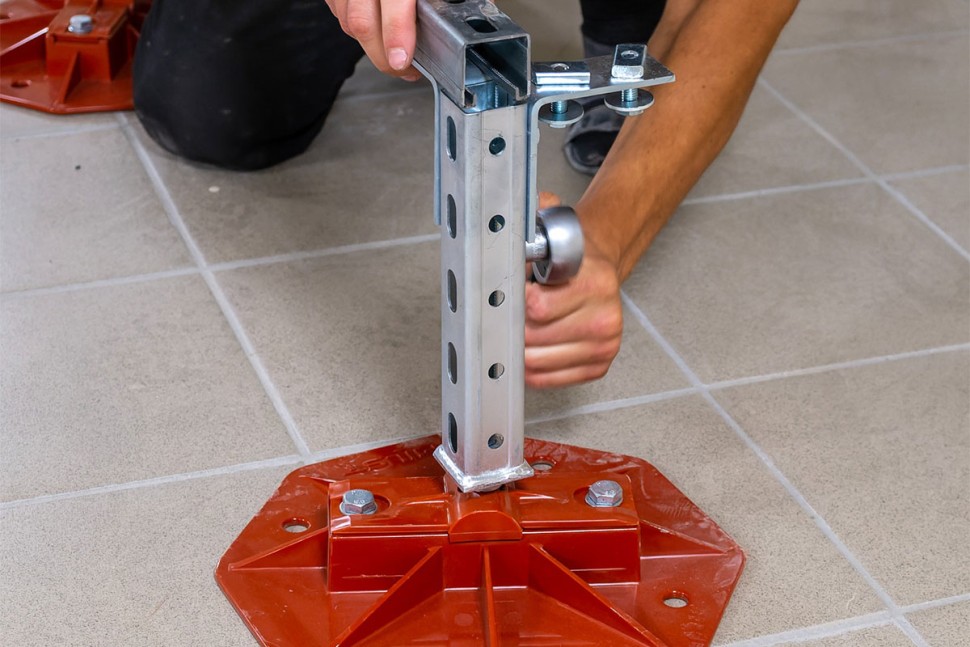

Регулировка и четкая фиксация наклона монтажного профиля за счет шарнирного элемента при угле наклона крыши до 7%
ВЫСОКАЯ ЖЕСТКОСТЬ НА ИЗГИБ
Специально разработанный материал HILST PAPlast и 8 ребер жесткости позволяют выдерживать интенсивные нагрузки
Инновационные решения и уникальные преимущества опор HILST Platform подтверждены патентом и обеспечивают универсальность, долговечность и эффективность данного решения.
Размер основания, мм: 345 х 345 х 55
Высота антивибрационного коврика, мм: 14

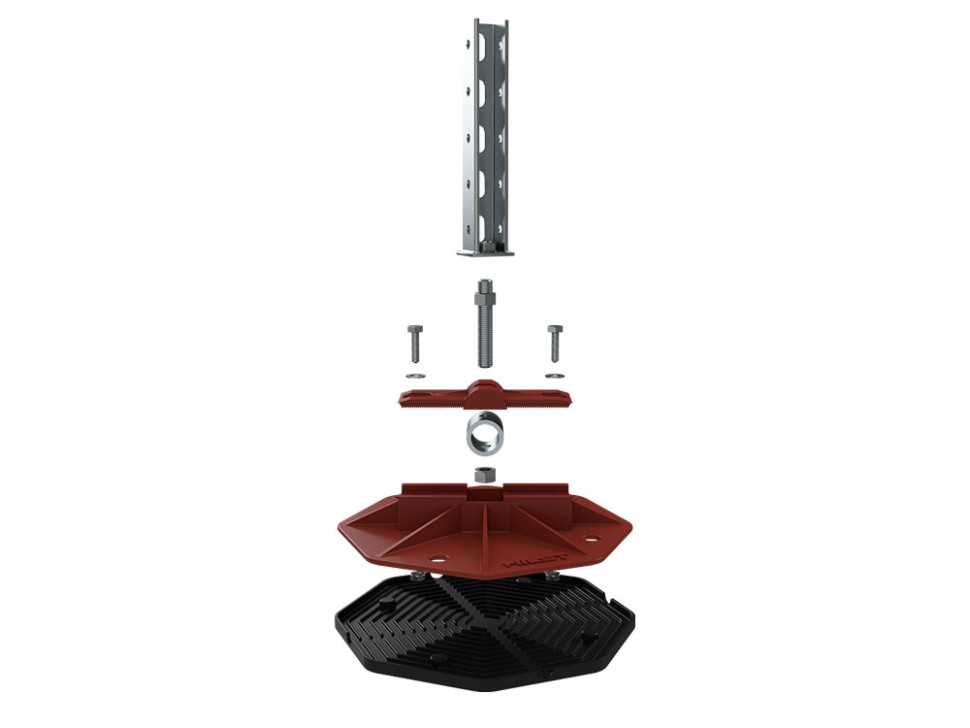

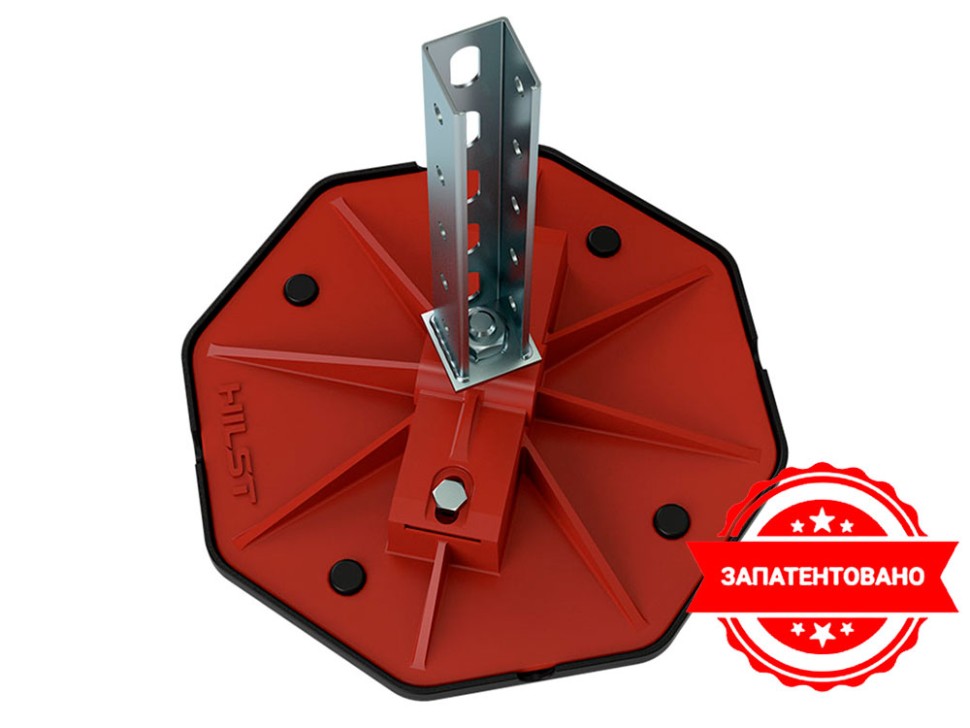

КРОВЕЛЬНЫЕ ОПОРЫ HILST PLATFORM составные элементы
1. резиновое основание
2. платформа
3. оцинкованные болты с гайками
4. фиксатор угла наклона
5. монтажный профиль
6. шпилька м16
7. шарнирный элемент
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Опора HILST PLATFORM
Резиновое основание
Материал изготовления
HILST PAPlast
HILST Rubber
Вес изделия, г
885
600
Степень горения
ПВ-0
Г4
Температура воспламенения, °С
395
290
Пределы рабочих температур, °С
от -60 до 150
Угол поворота
360°
-
Максимальная нагрузка, кг
3 200
Максимальная статическая нагрузка, кН
30 кН
Диаметр шпильки
M16
Крепление
горизонтальное/вертикальное
ИНЖЕНЕРНАЯ ПОДДЕРЖКА
- Бесплатно рассчитаем нагрузки.
-
Подберем крепёжные элементы.
-
Предоставим готовый проект с использованием кровельных опор.
Как получить поддержку по проекту:
- Скачайте техническое задание на проект
- Заполните максимально подробно
- Пришлите, на указанные в файле контактные данные, ваше задание
- Наш инженер произведет предварительный расчет проекта в течение 2-3 рабочих дней
ИСПЫТАНИЯ НА СЖАТИЕ КРОВЕЛЬНОЙ ОПОРЫ
Опора выдерживает более 3 тонн до трещины и более 5 тонн до разрушения.
